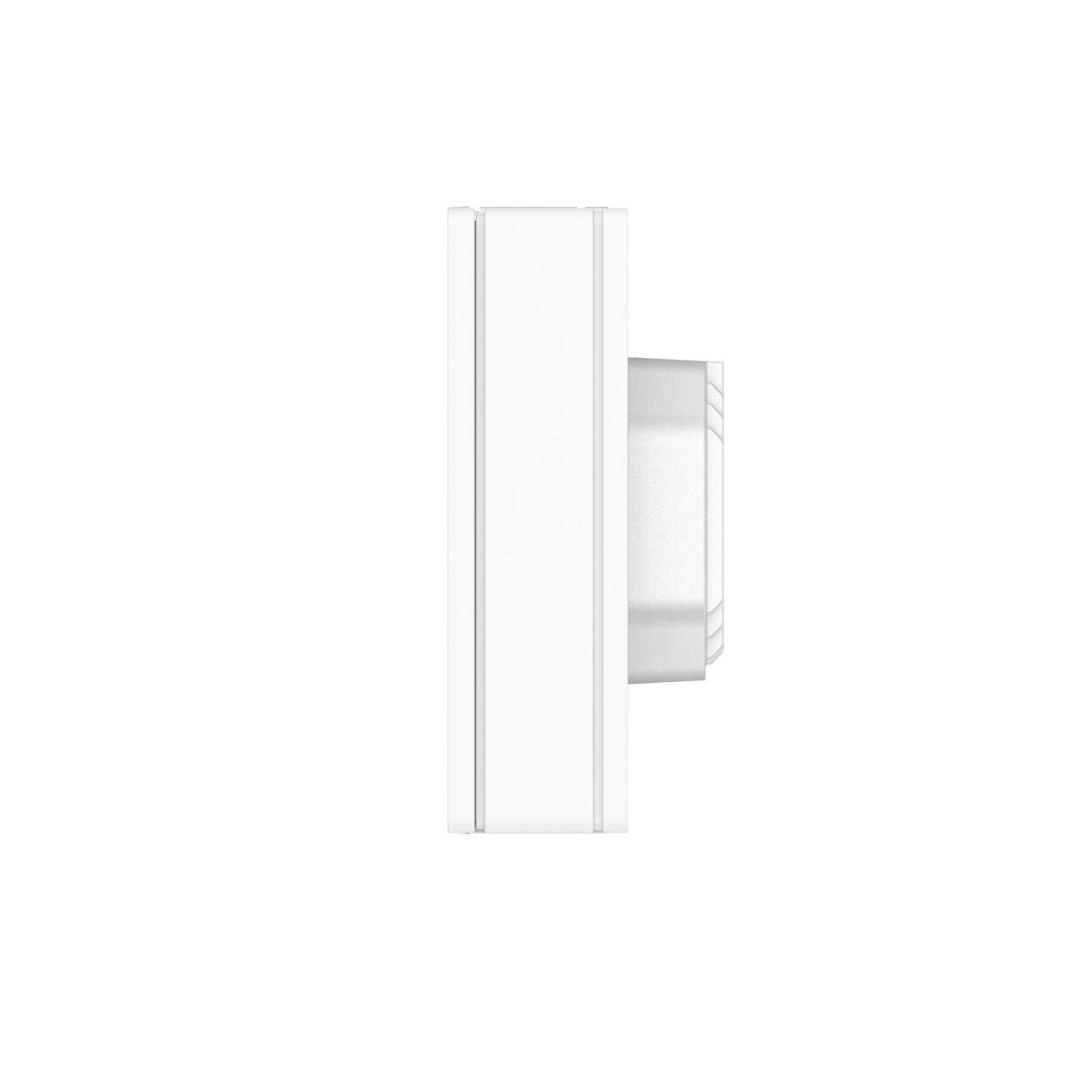

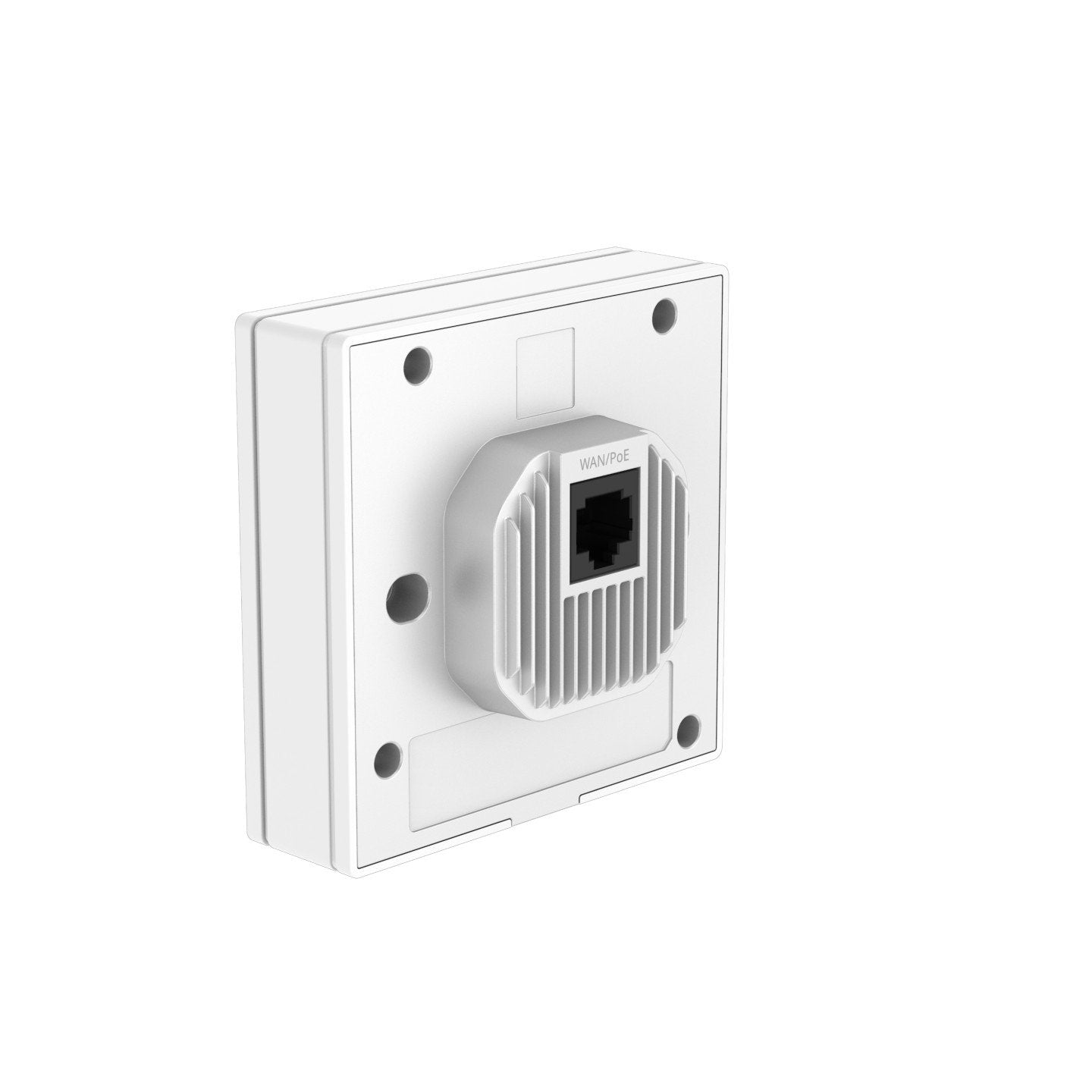

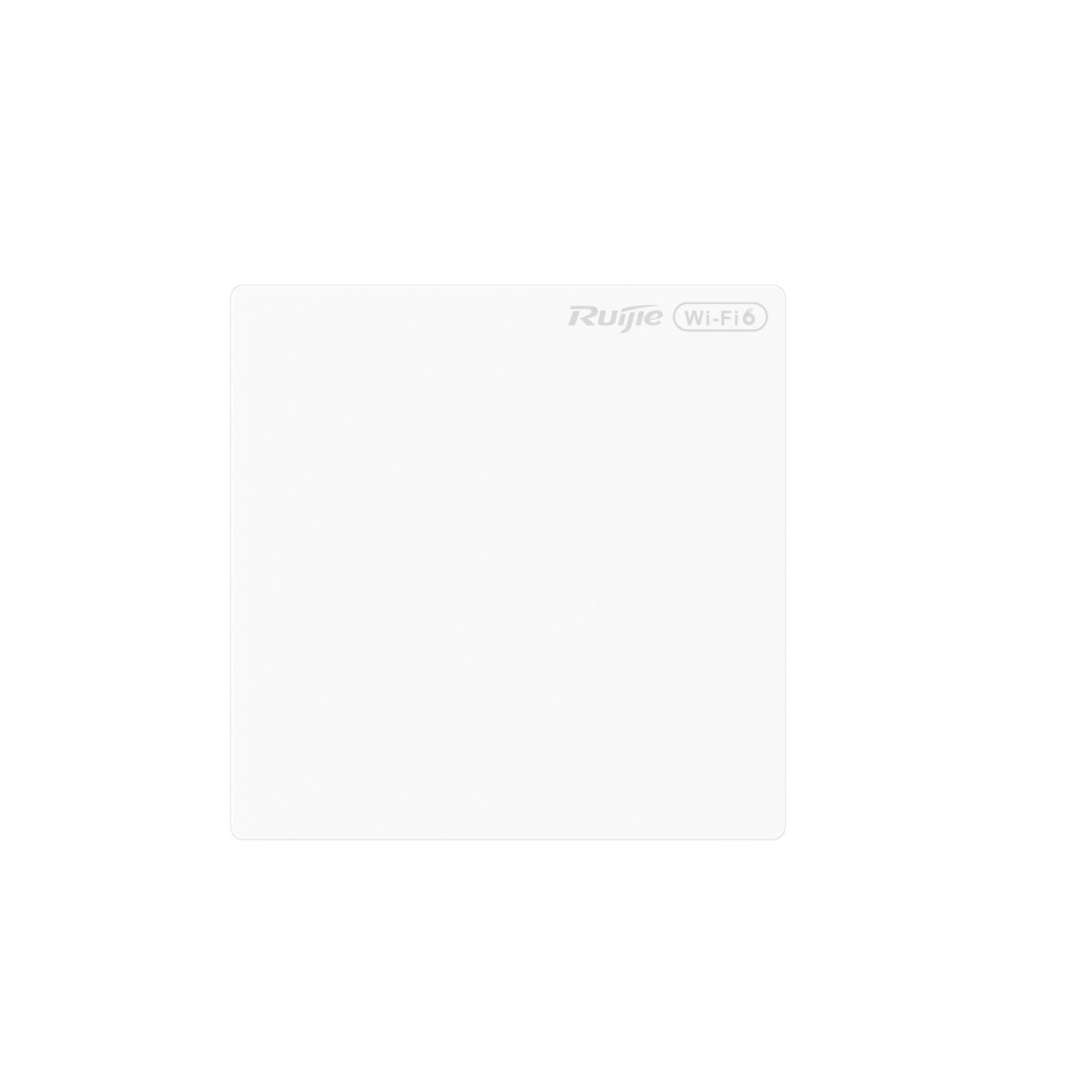

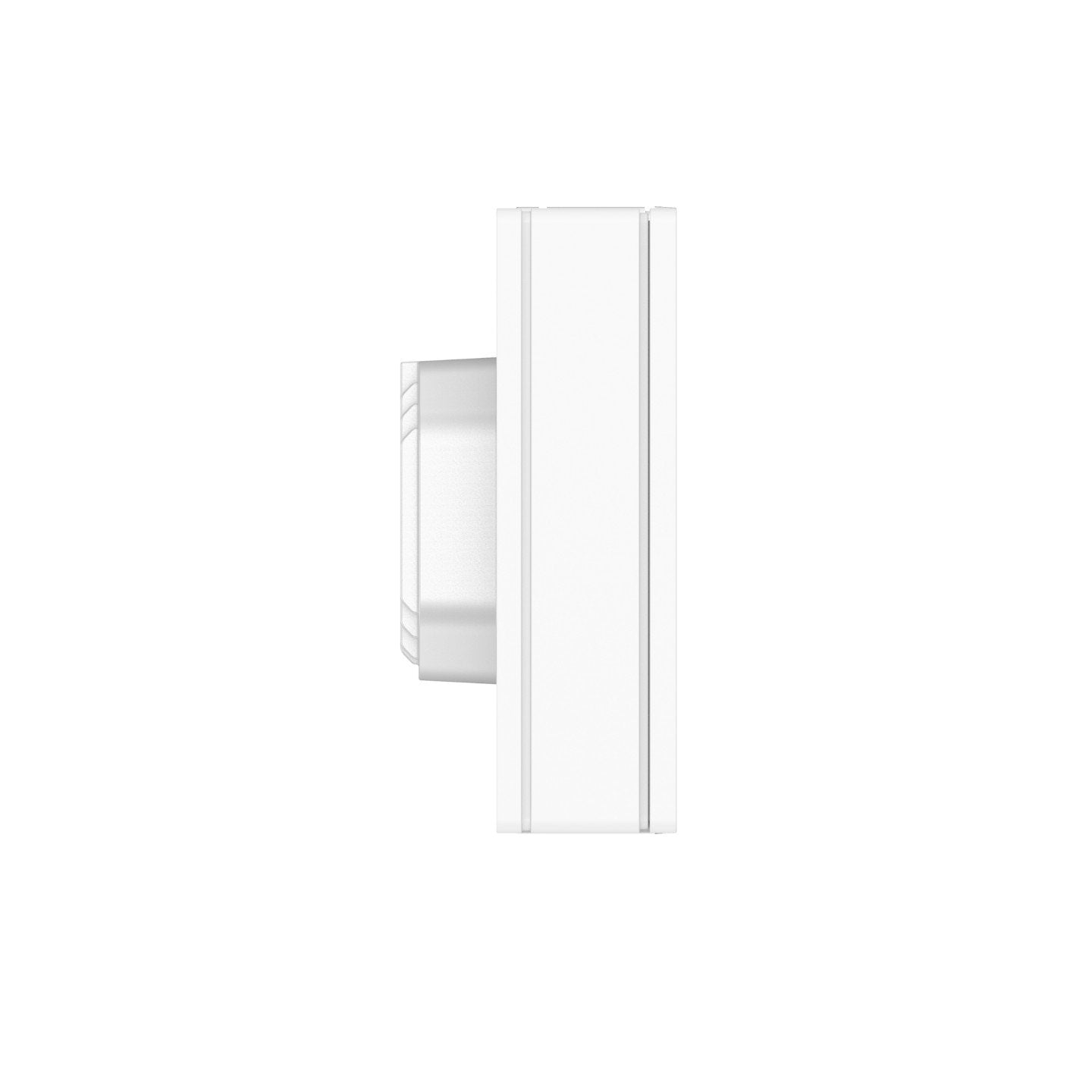

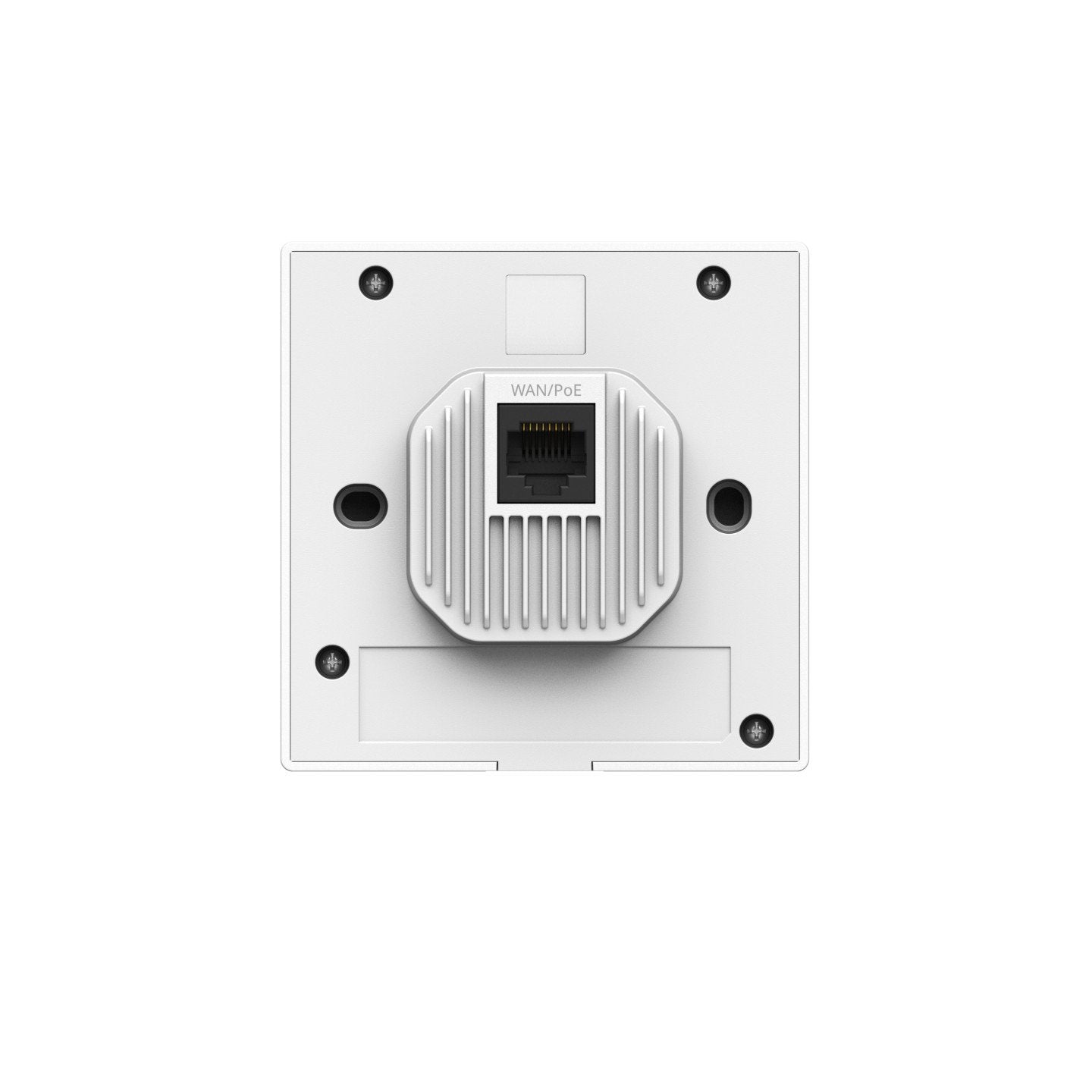

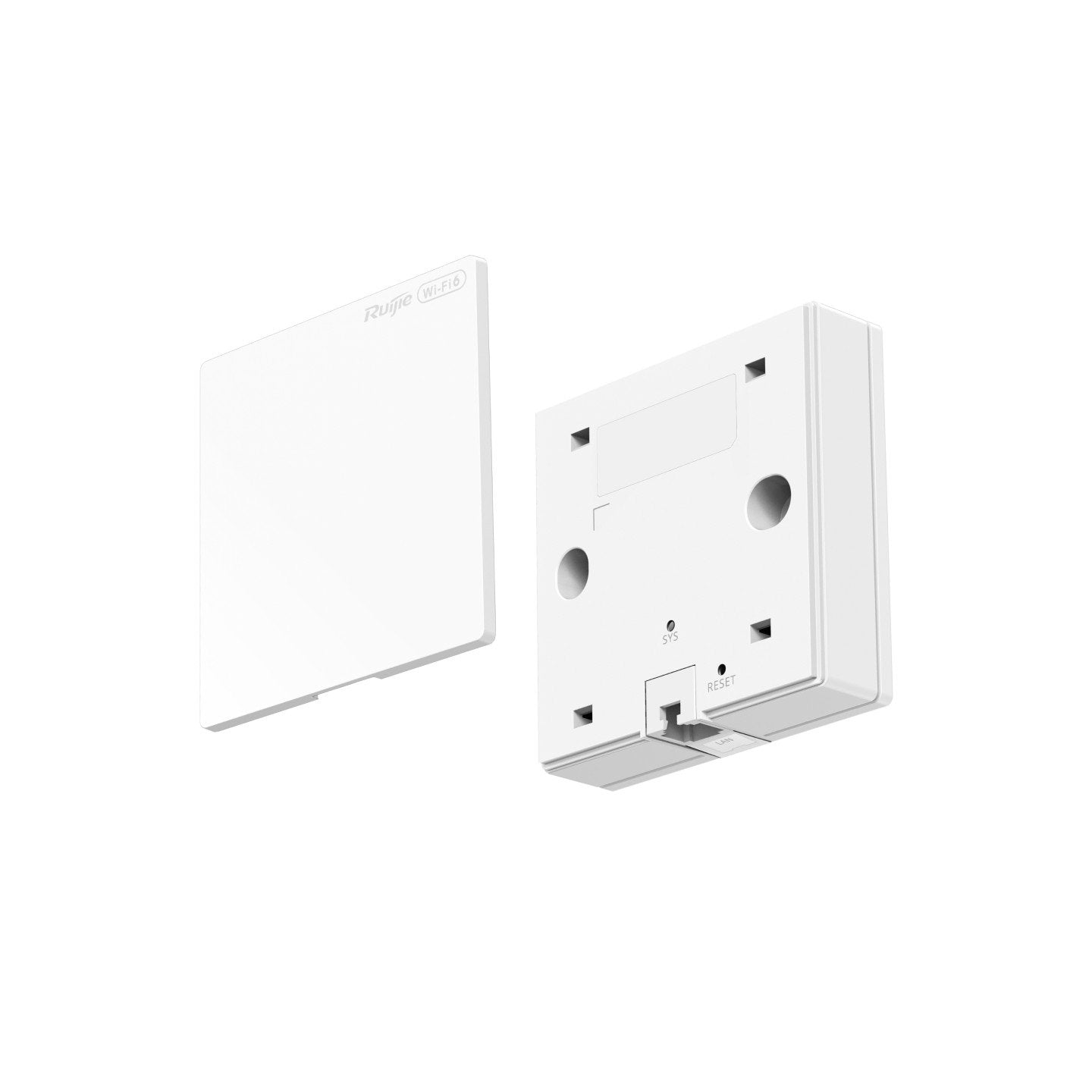

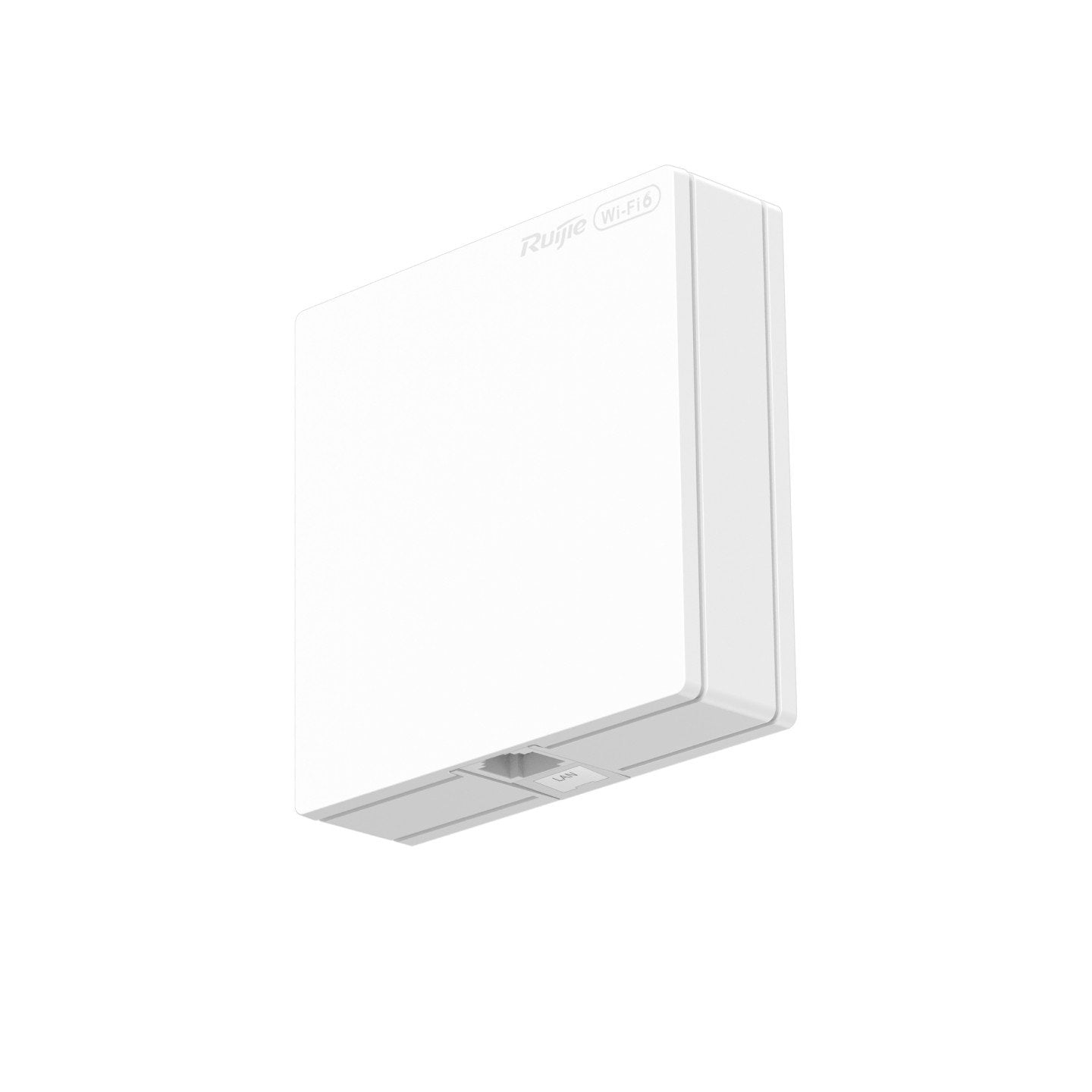

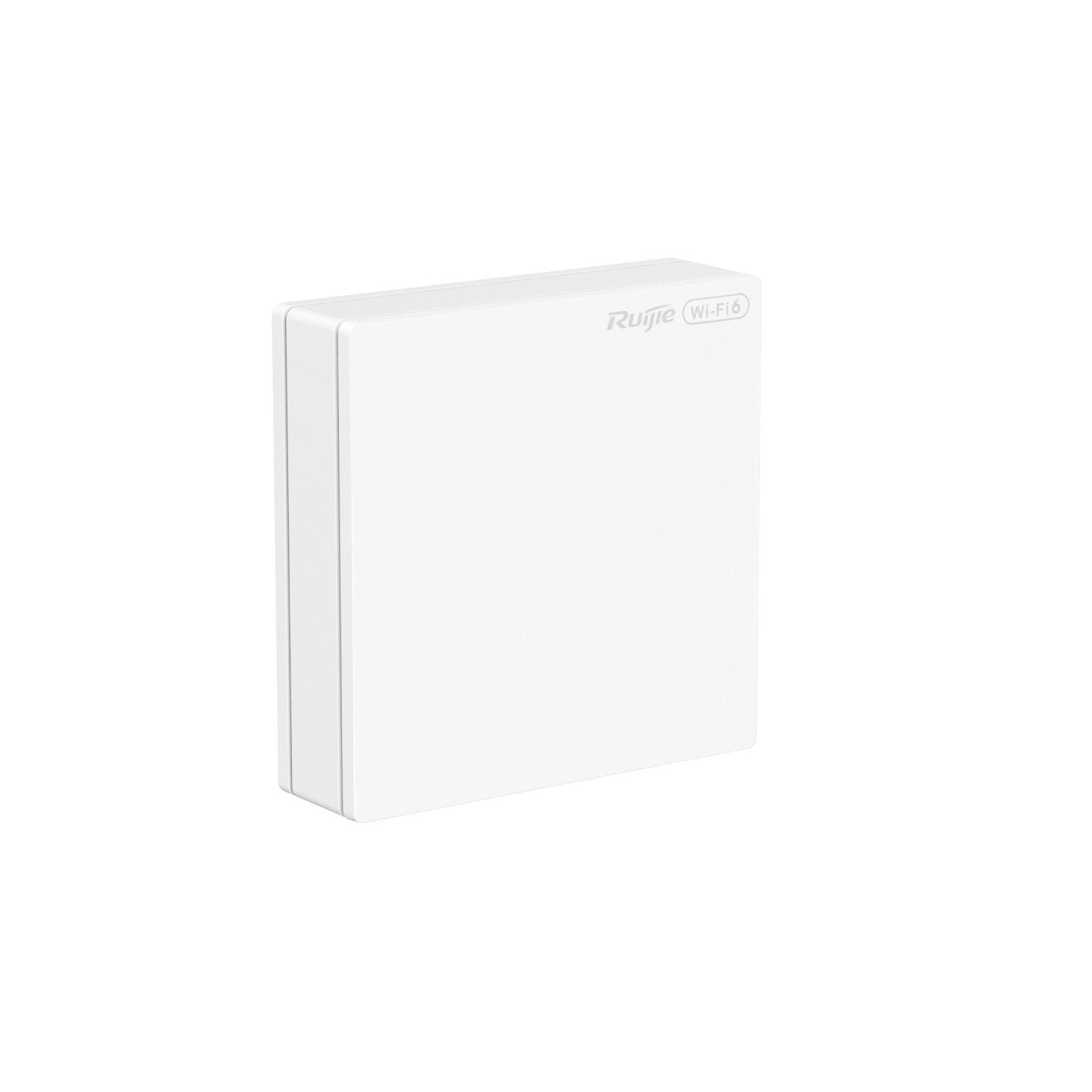

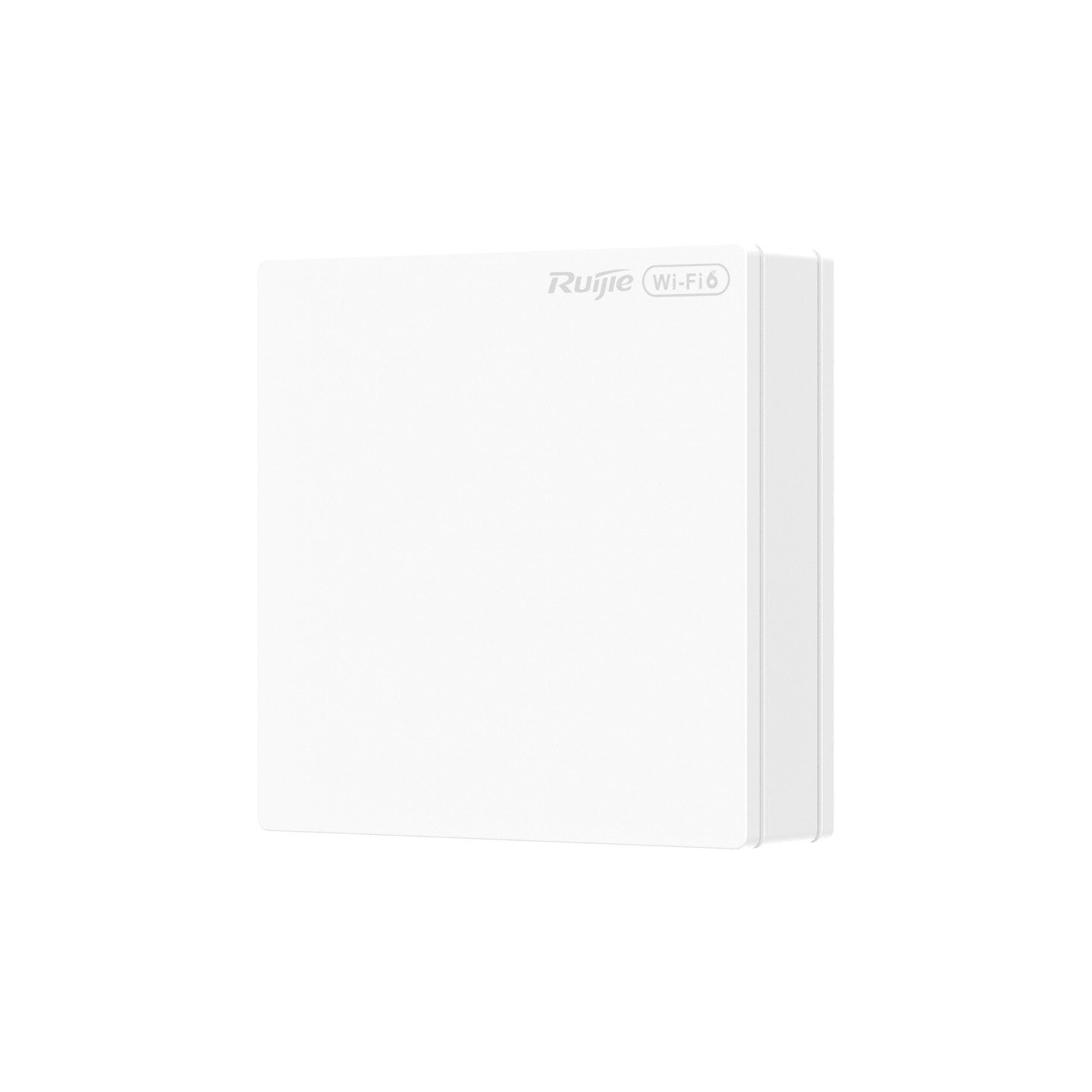

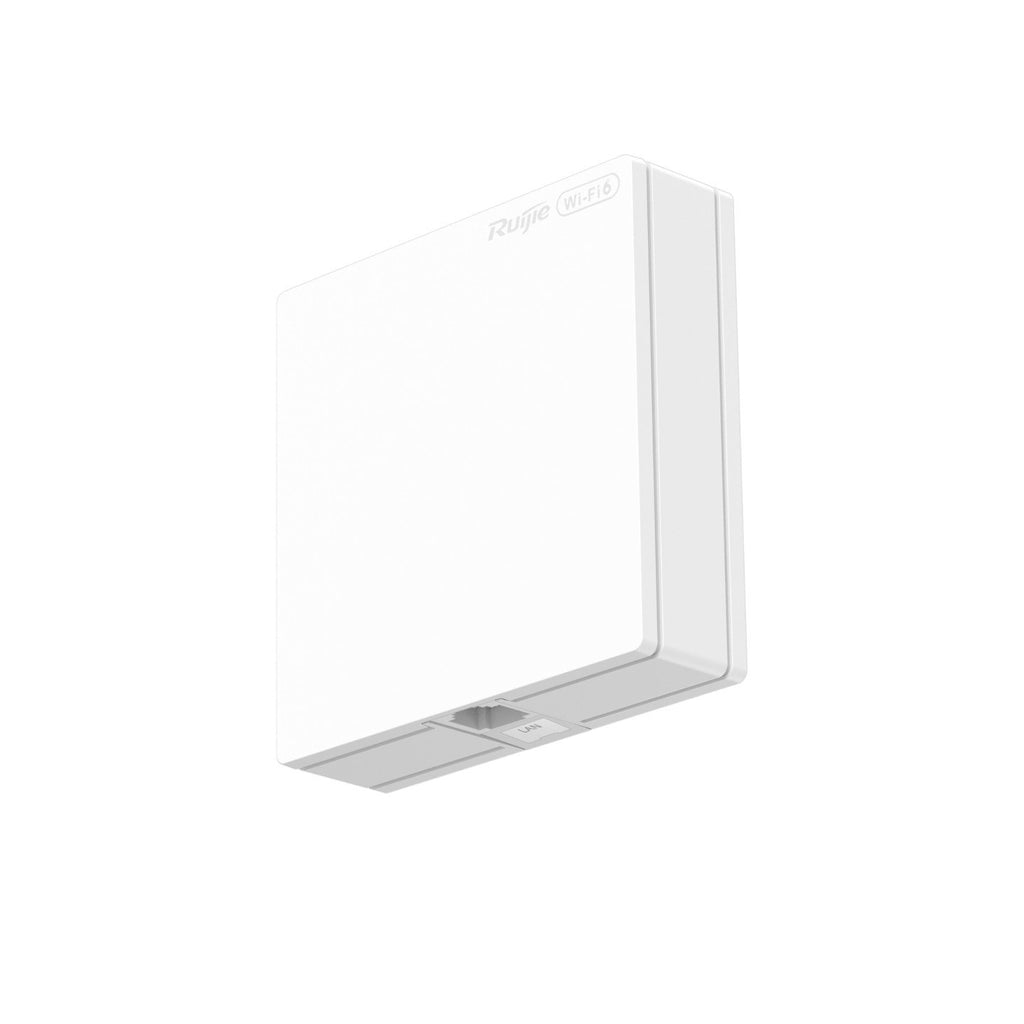

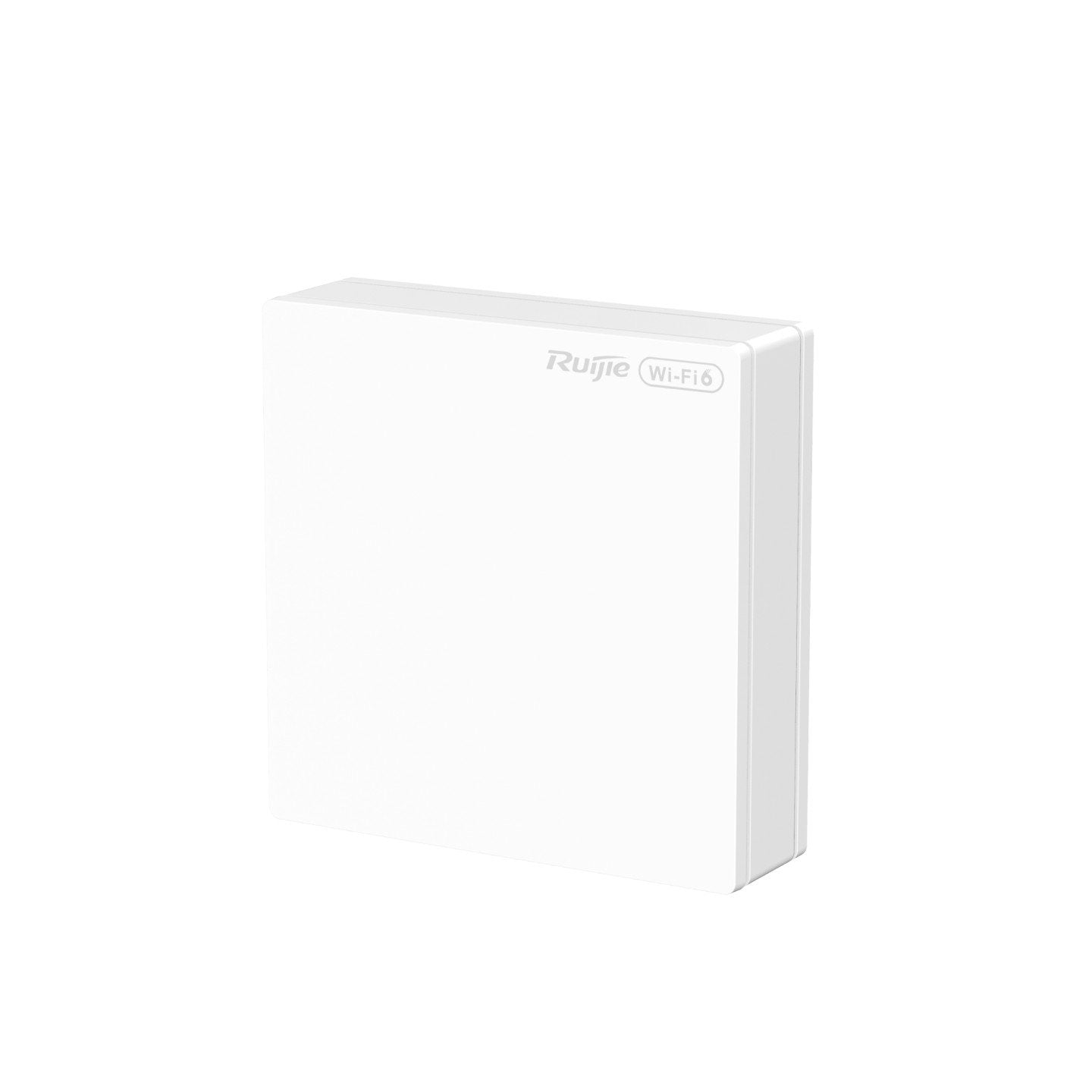

Punto De Acceso Interior Wifi 6 Ruijie Rg-Rap62 Wall Lite Ax3000 2401mbps 5ghz 2xgb Poe Pasivo

25% de descuento

Recíbelo entre Viernes 19 y Lunes 22 de Junio

Precio:
Precio de venta93,53 € Precio habitual125,10 €

Impuestos incluidos.

SKU

P/N:

RG-RAP62 WALL LITE

EAN:

6976915004645

Otros usuarios también han visto

Descripción

Características

  • 2,4 GHz: Si
  • 5 GHz: Si
  • 6 GHz: No
  • Rango máximo de transferencia de datos: 2974 Mbit/s
  • Velocidad máxima de transferencia de datos (2,4 GHz): 573 Mbit/s
  • Velocidad máxima de transferencia de datos (5 GHz): 2401 Mbit/s
  • Ethernet LAN, velocidad de transferencia de datos: 10,100,1000 Mbit/s
  • Frecuencia de banda: 2.4 - 5.85 GHz
  • Número de dispositivos conectados simultaneamente (máx.): 300
  • Estándares de red: IEEE 802.3af, IEEE 802.3at, IEEE 802.11a, IEEE 802.11ac, IEEE 802.11ax, IEEE 802.11d, IEEE 802.11g, IEEE 802.11n
  • Área de cobertura: 45 m²
  • MIMO: Si
  • Tipo MIMO: Multi User MIMO
  • Malla inalámbrica: Si
  • Selección de frecuencia dinámica (DFS): Si
  • BeamForming (conformación de haces): Si
  • Paso a través de PPPoE/PPTP/L2TP: Si
  • Receptor de sensibilidad: 11b: –91 dBm (1 Mbps), –88 dBm (5.5 Mbps), –85 dBm (11 Mbps) 11a/g: –89 dBm (6 Mbps), –80 dBm (24 Mbps), –76 dBm (36 Mbps), –71 dBm (54 Mbps) 11n: –83 dBm (MCS0), –65 dBm (MCS7), –83 dBm (MCS8), –65 dBm (MCS15) 11ac: 20 MHz: –83 dBm (MCS0), –57 dBm (MCS9) 11ac: 40 MHz: –79 dBm (MCS0), –57 dBm (MCS9) 11ac: 80 MHz: –76 dBm (MCS0), –51 dBm (MCS9) 11ac: 160 MHz: –76 dBm (MCS0), –50 dBm (MCS9) 11ax: 20 MHz: –85 dBm (MCS0), –58 dBm (MCS11) 11ax: 40 MHz: –82 dBm (MCS0), –54 dBm (MCS11) 11ax: 80 MHz: –79 dBm (MCS0), –52 dBm (MCS11) 11ax: 160 MHz: –76 dBm (MCS0), –49 dBm (MCS11)
  • Tiempo medio entre fallos: 400000 h

Seguridad

  • Algoritmos de seguridad soportados: WPA-PSK, WPA2-PSK, WPA, WPA3-SAE

Protocolos

  • DHCP, servidor: Si
  • DHCP, cliente: Si
  • Funciones de IPv4 e IPv6: IPv6 ping

Puertos e Interfaces

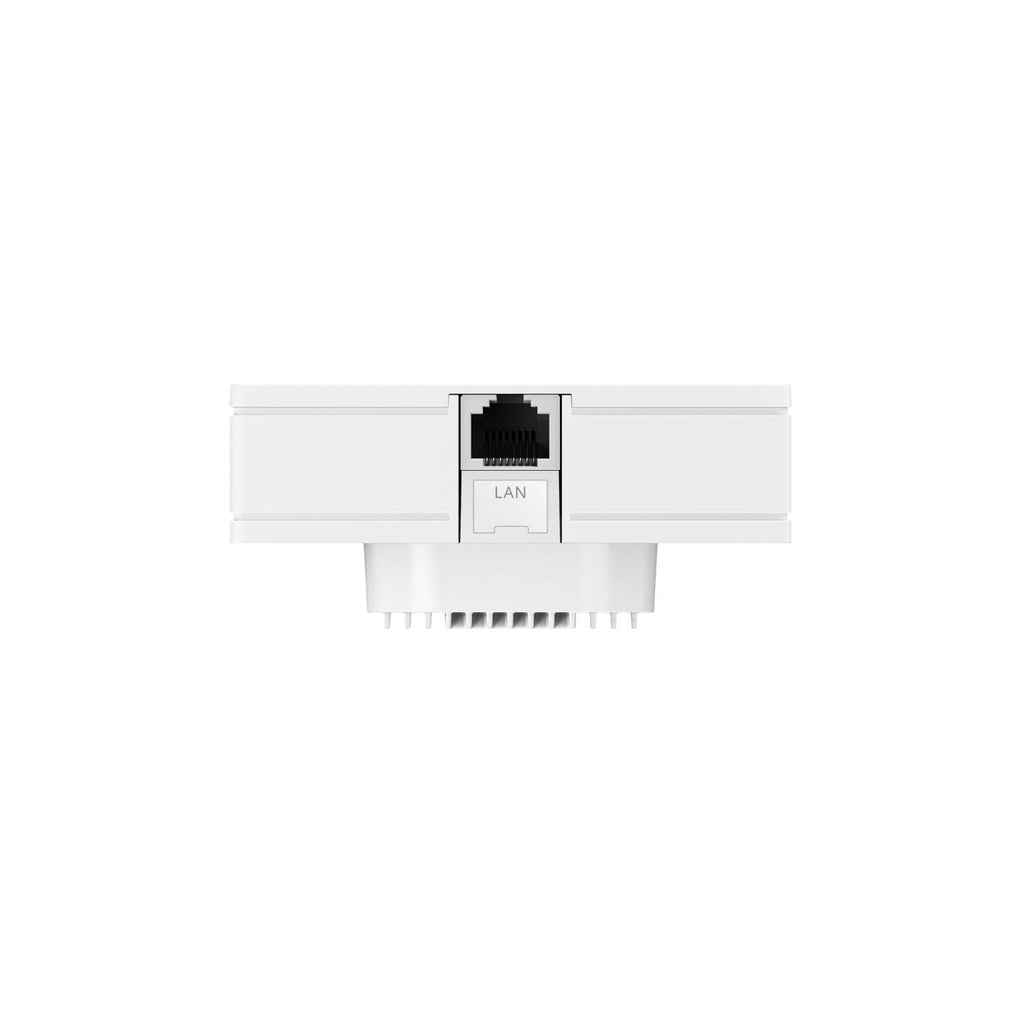

  • Ethernet LAN (RJ-45) cantidad de puertos: 2

Control de energía

  • Energía sobre Ethernet (PoE): Si
  • Compatible con tipo de PoE (Power over Ethernet, Alimentación a través de Ethernet): Active PoE, PoE+

Diseño

  • Ubicación: Pared
  • Color del producto: Blanco

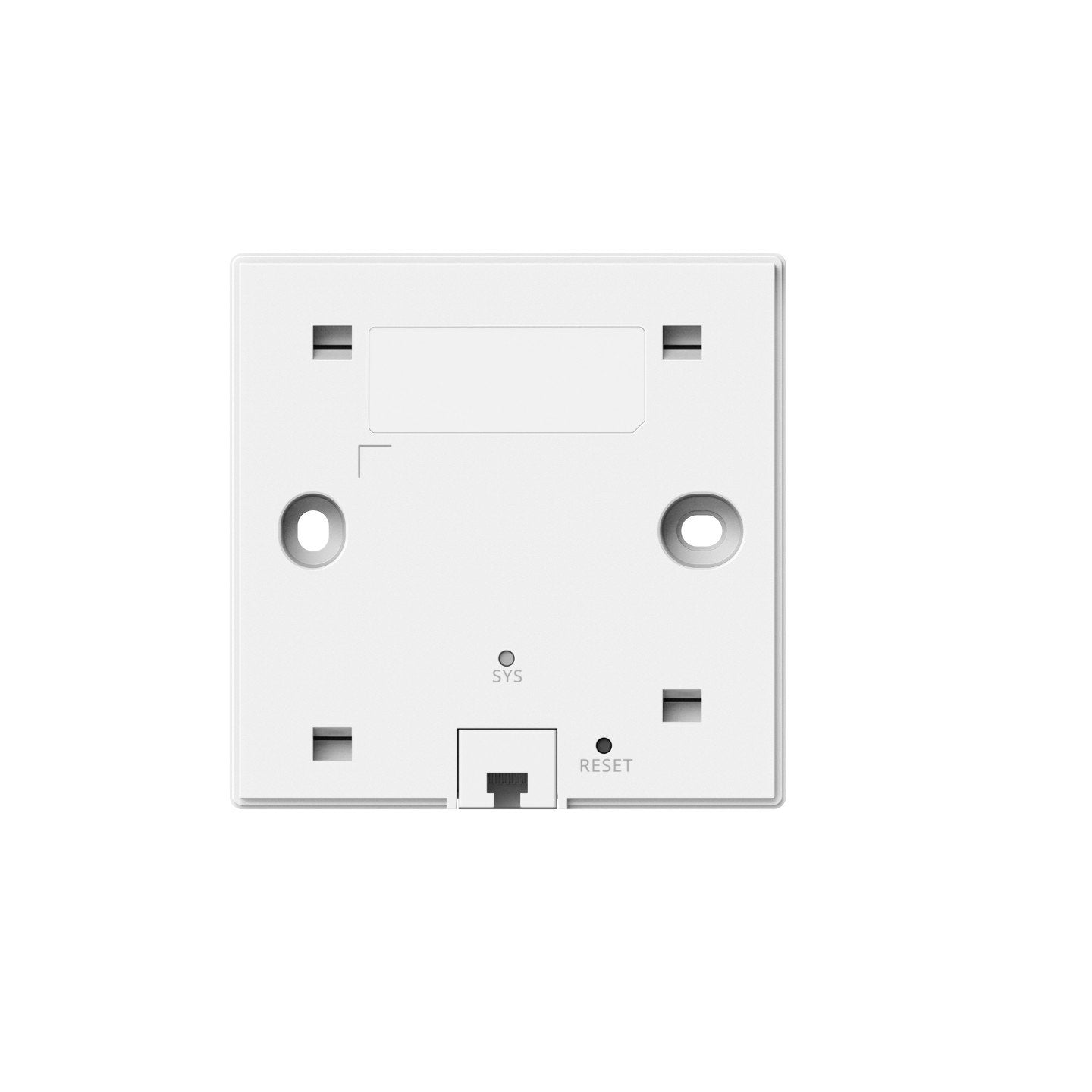

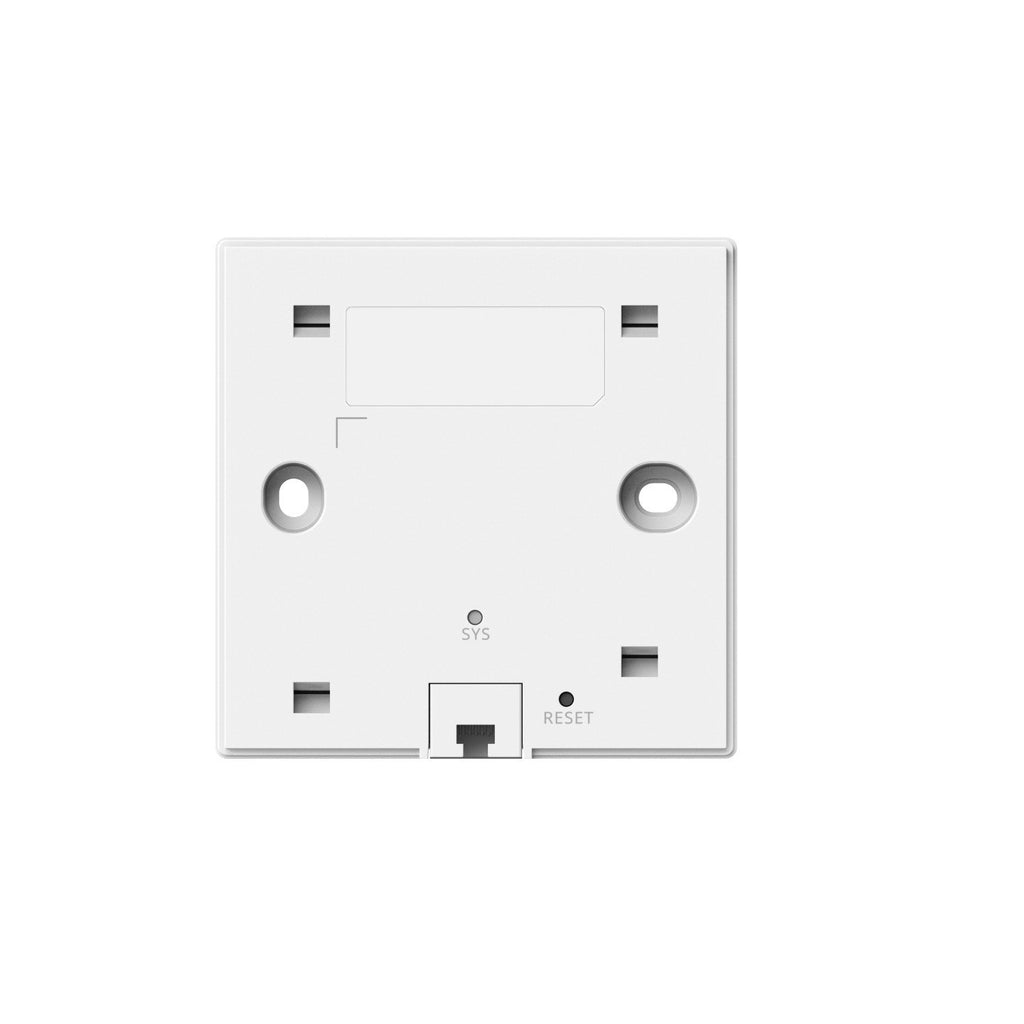

  • Botón de restaurar: Si
  • Indicadores LED: Estado

Antena

  • Tipo de antena: Interno
  • Tipo de dirección de la antena: Omni-direccional
  • Ganancia de la antena (max): 3,07 dBi

Desempeño

  • Memoria Flash: 128 MB
  • Memoria interna: 512 MB

Aprobaciones reguladoras

  • Certificados de conformidad: RoHS, CE, CB

Peso y dimensiones

  • Ancho: 86 mm
  • Profundidad: 38 mm
  • Altura: 86 mm
  • Peso: 250 g

Empaquetado

  • Peso del paquete: 350 g

Contenido del embalaje

  • Cantidad por paquete: 1 pieza(s)

Condiciones ambientales

  • Intervalo de humedad relativa para funcionamiento: 5 - 95%
  • Intervalo de temperatura operativa: 0 - 40 °C
  • Intervalo de temperatura de almacenaje: -40 - 70 °C
  • Intervalo de humedad relativa durante almacenaje: 5 - 95%
