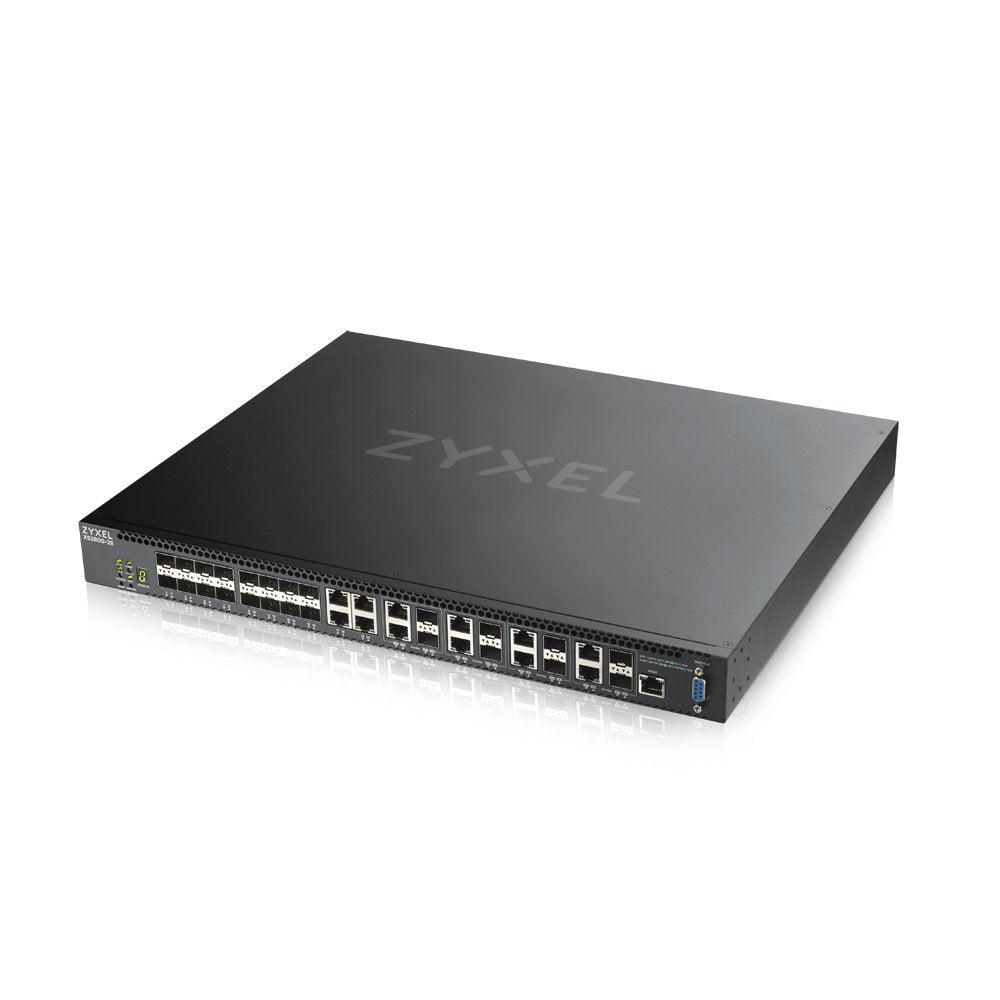

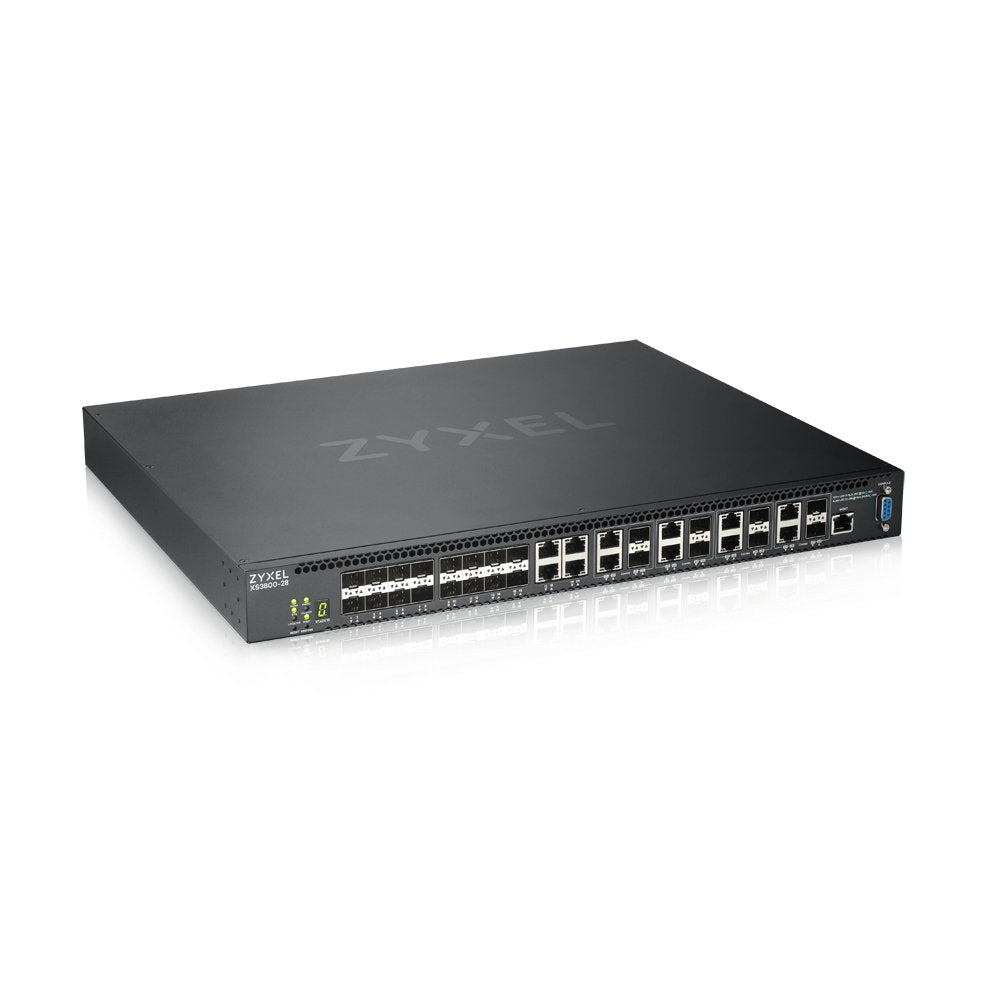

Zyxel Switch 28x Multigig Xs3800-28

Zyxel XS3800-28 Gestionado L2+ 10G Ethernet (100/1000/10000) Negro

Zyxel XS3800-28, Gestionado, L2+, 10G Ethernet (100/1000/10000), Montaje en rack

Puntos clave del producto

• Gestionado L2+ Administación basada en web
• Calidad de servicio (QoS) soporte Configuración de ajustes de ubicación (CLI)
• Cantidad de puertos básicos de conmutación RJ-45 Ethernet: 4
• Soporte 10G 10GBASE-T, 100BASE-T, 1000BASE-T
• Tabla de direcciones MAC: 32000 entradas Capacidad de conmutación: 560 Gbit/s
• Lista de Control de Acceso (ACL)
• Montaje en rack
• Fuente de alimentación incluida

Características de administración

• Tipo de interruptor: Gestionado
• Capa del interruptor: L2+
• Calidad de servicio (QoS) soporte: Si
• Administación basada en web: Si
• Clasificación del tráfico: Si
• Catalogación de tráfico: Si
• Inspección ARP: Si
• Configuración de ajustes de ubicación (CLI): Si
• MIB, soporte: Y

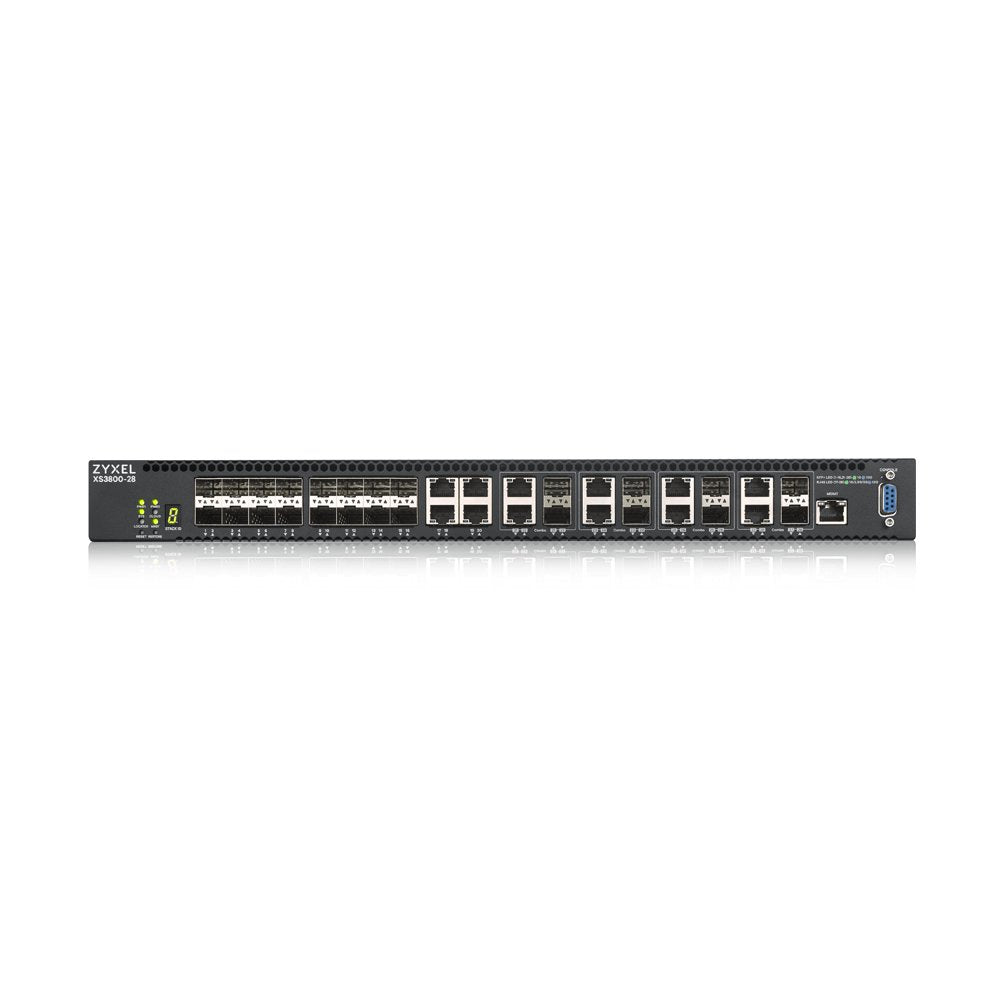

Puertos e Interfaces

• Cantidad de puertos básicos de conmutación RJ-45 Ethernet: 4
• Puertos tipo básico de conmutación RJ-45 Ethernet: 10G Ethernet (100/1000/10000)
• Combo SFP Cantidad de puertos: 8
• Cantidad de ranuras del módulo SFP+: 16
• Conector fibra óptica: SFP+
• Conector eléctrico: Conector de alimentación AC-in

Conexión

• Estándares de red: IEEE 802.1D, IEEE 802.1ab, IEEE 802.1ad, IEEE 802.1p, IEEE 802.1s, IEEE 802.1w, IEEE 802.3ab, IEEE 802.3ae, IEEE 802.3ah, IEEE 802.3an, IEEE 802.3az, IEEE 802.3bz, IEEE 802.3x, IEEE 802.3z
• Soporte 10G: Si
• Tecnología de cableado ethernet de cobre: 10GBASE-T, 100BASE-T, 1000BASE-T
• Espejeo de puertos: Si
• Ruteo de IP: Si
• Enrutamiento basado en políticas: Si
• Soporte de control de flujo: Si
• Control de transmisión de tormentas: Si
• Limitar tasa: Si
• Protocolo de árbol de expansión: Si
• Auto-negociación: Si
• Soporte VLAN: Si

Fibra óptica

• Tecnología de fibra de cableado ethernet: 1000BASE-X

Transmisión de datos

• Capacidad de conmutación: 560 Gbit/s
• Tasa de reenvío: 416 Mpps
• Tabla de direcciones MAC: 32000 entradas
• Memoria intermedia de paquetes: 4 MB

Seguridad

• Características de DHCP: DHCP client, DHCP relay, DHCP server
• Lista de Control de Acceso (ACL): Si
• IGMP: Si
• Proxy IGMP: Si
• MAC, filtro de direcciones: Si
• Soporte SSH/SSL: Si
• Protección contra loops: Si
• Protección y filtrado BPDU: Si
• Autenticación: Autenticación basada en MAC
• Protección mediante contraseña: Si

Funciones de multidifusión

• Multidifusión, soporte: Si

Diseño

• Montaje en rack: Si
• Color del producto: Negro
• Botón de restaurar: Si

Desempeño

• Memoria interna: 8000 MB
• Memoria Flash: 64 MB
• Tiempo medio entre fallos: 656274,78 h

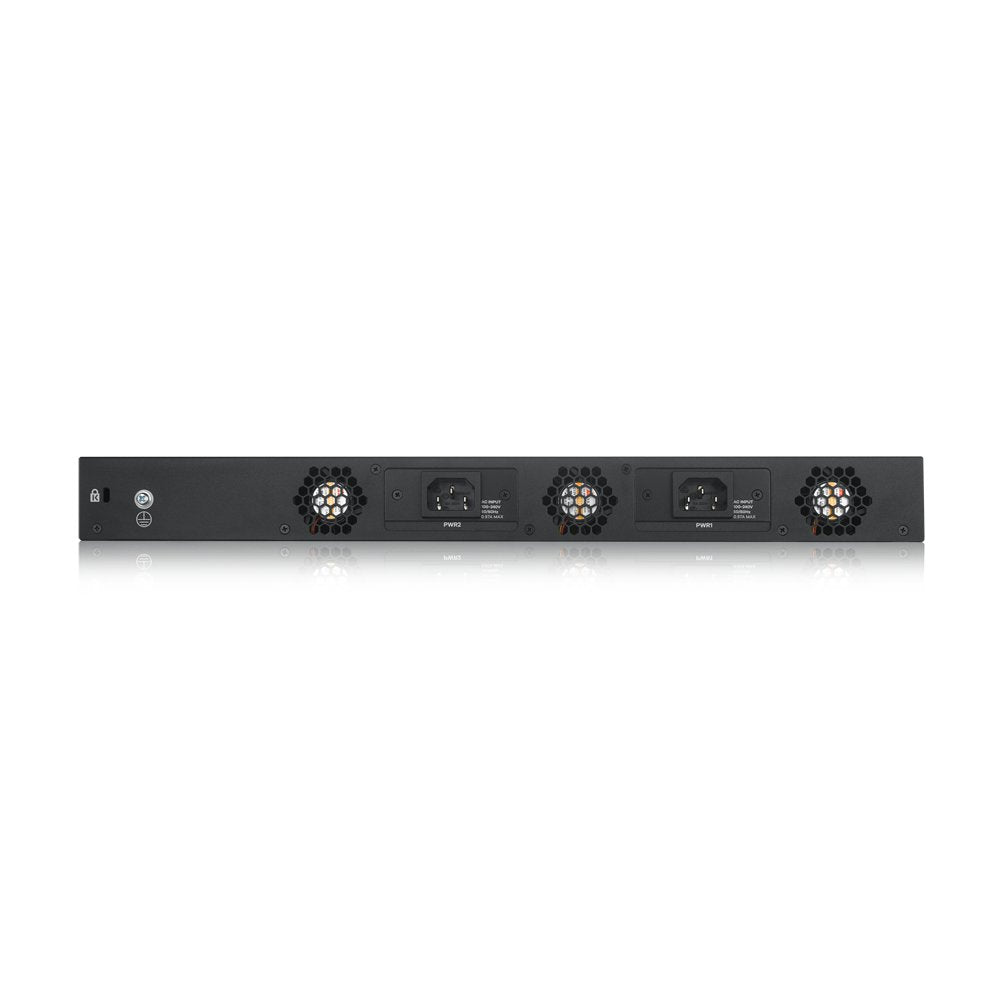

Control de energía

• Fuente de alimentación incluida: Si
• Suministro de energía redundante (RPS), soporte: Si
• Número de fuentes de alimentación: 2
• Voltaje de entrada AC: 100 - 240 V
• Frecuencia de entrada AC: 50 - 60 Hz

Alimentación a través de Ethernet (PoE)

• Energía sobre Ethernet (PoE): No

Condiciones ambientales

• Intervalo de temperatura operativa: 0 - 50 °C
• Intervalo de temperatura de almacenaje: -40 - 70 °C
• Intervalo de humedad relativa para funcionamiento: 10 - 95%
• Intervalo de humedad relativa durante almacenaje: 10 - 95%

Peso y dimensiones

• Ancho: 441 mm
• Profundidad: 340 mm
• Altura: 44 mm
• Peso: 4,81 kg

Contenido del embalaje

• Cables incluidos: Corriente alterna
• Estante de montaje: Si
